Наименование.

Неподвижная опора стальная для трубопроводов водоснабжения под муфтовое (пазовое) соединение НО.В.Gr; DN 50-100 (нерж).



Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)



Назначение и область применения.

Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.



Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.



Основной элемент неподвижной опоры.

Это упор, состоящий из плиты и ребер. В зависимости от диаметра трубопровода количество ребер на основании отличается.



Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе "100 лучших товаров России" 2023 (более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров Росси» 2025 (более подробно)



Скачать архив BIM-модели для Autodesk Revit

Опора неподвижная для водоснабжения с муфтовым соединением (пазовое) НО.B.Gr Hortum (DN 50–100) (нерж)



Основные технические данные.

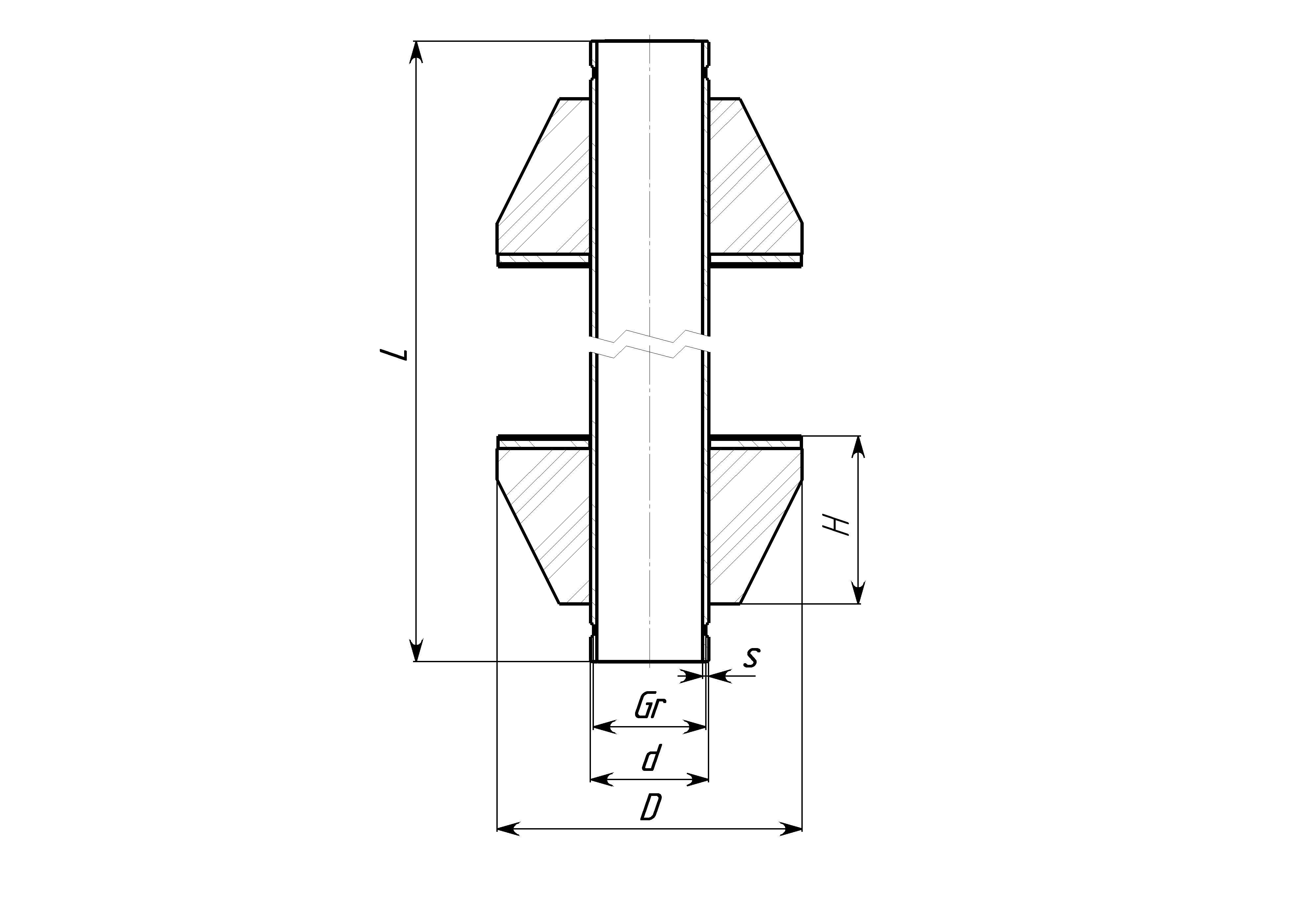

Рис.1

Таблица 1

Обозначение	Для трубопровода Dн, мм	L,мм	D,мм	Gr”	d,мм *	S,мм *	H,мм	Масса, кг
НО.В.Gr 50.1	57	490	175	2	60	4,0	106	9,8
НО.В.Gr 65.1	76	490	195	2 1/2	76	4,0	106	11,8
НО.В.Gr 80.1	89	490	210	3	89	4,0	106	13,2
НО.В.Gr 100.1	108	490	240	4	108	4,0	108	18,6

* В зависимости от материала изделия.

Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.



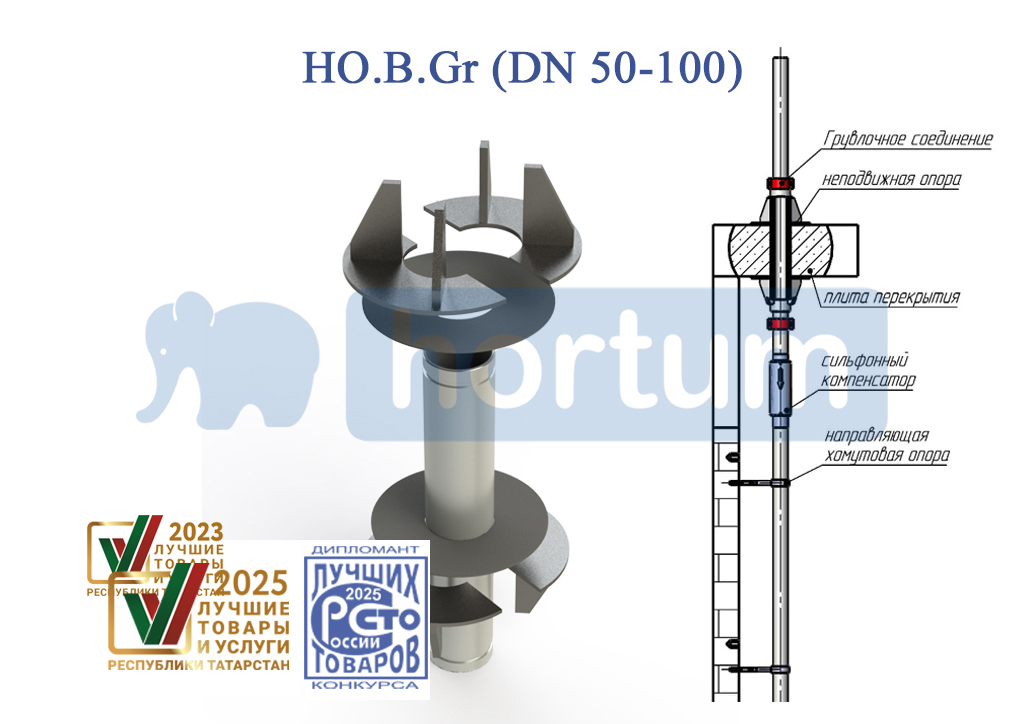

Рис.2 Неподвижная опора «Хортум» и схема её установки.



Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
