Наименование.

Неподвижная опора стальная для трубопроводов водоснабжения под муфтовое (пазовое) соединение НО.В.Gr; DN 25-40 (нерж)



Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)



Назначение и область применения.

Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.



Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.



Основной элемент неподвижной опоры.
Это упор, состоящий из 2 полукруглых плит.



Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе "100 лучших товаров России" 2023 (более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров Росси» 2025 (более подробно)



Скачать архив BIM-модели для Autodesk Revit  Опора неподвижная с муфтовым соединением (пазовое) для водоснабжения НО.B.Gr Hortum (DN 25–40) (нерж)



---



Основные технические данные.

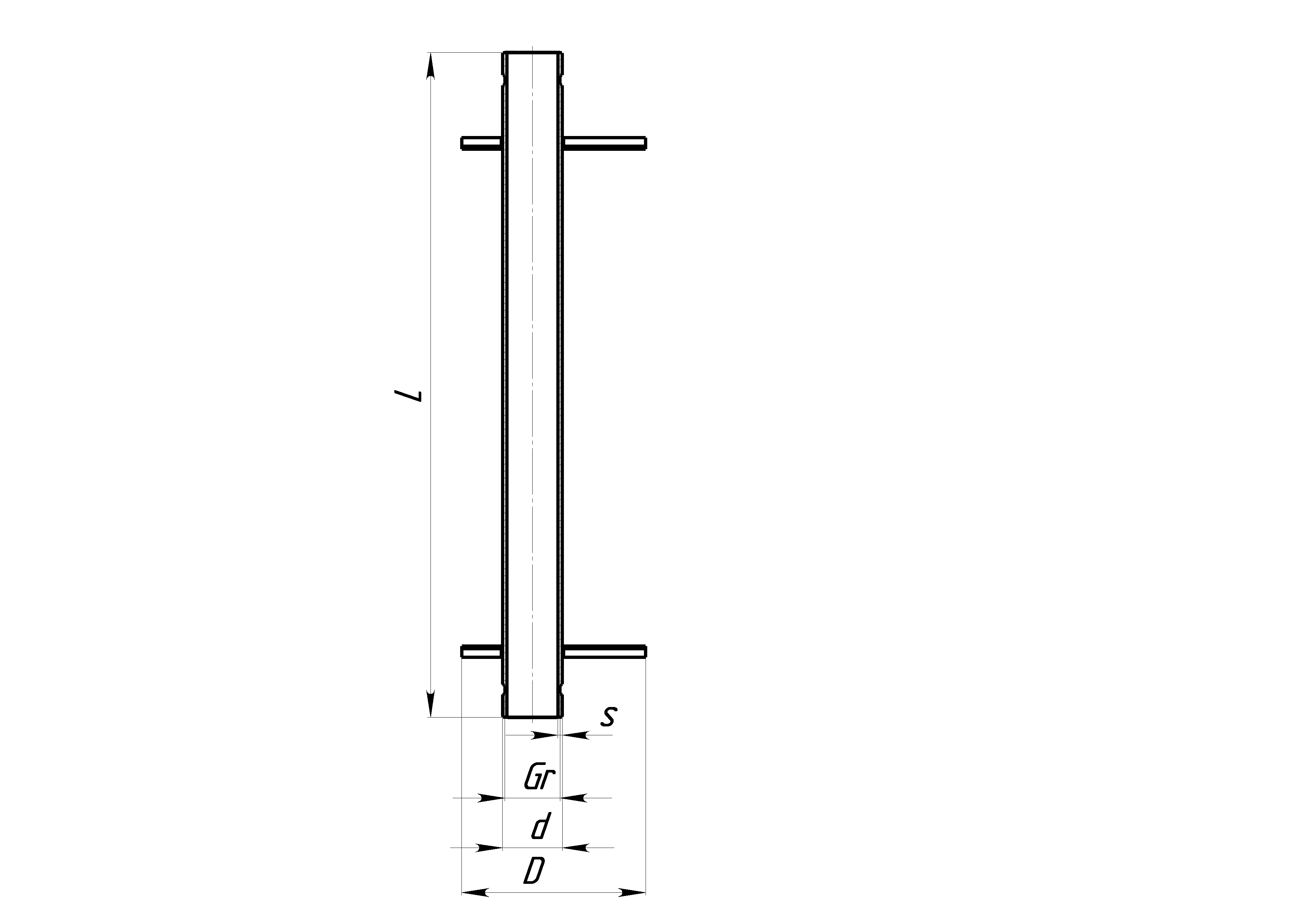

Рис.1

Таблица 1

Обозначение	Для трубопровода Dн, мм	L,мм	D,мм	Gr"	d,мм *	S,мм *	Масса, кг
НО.В.Gr 25.1	25	470	130	1	33,5-34	3,2-3,5	3,64
НО.В.Gr 32.1	32	470	130	1 1/4	42,3-42,4	3,2-3	3,35
НО.В.Gr 40.1	40	470	150	1 1/2	48-48,3	3,5-4	5,5

* В зависимости от материала изделия.
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.



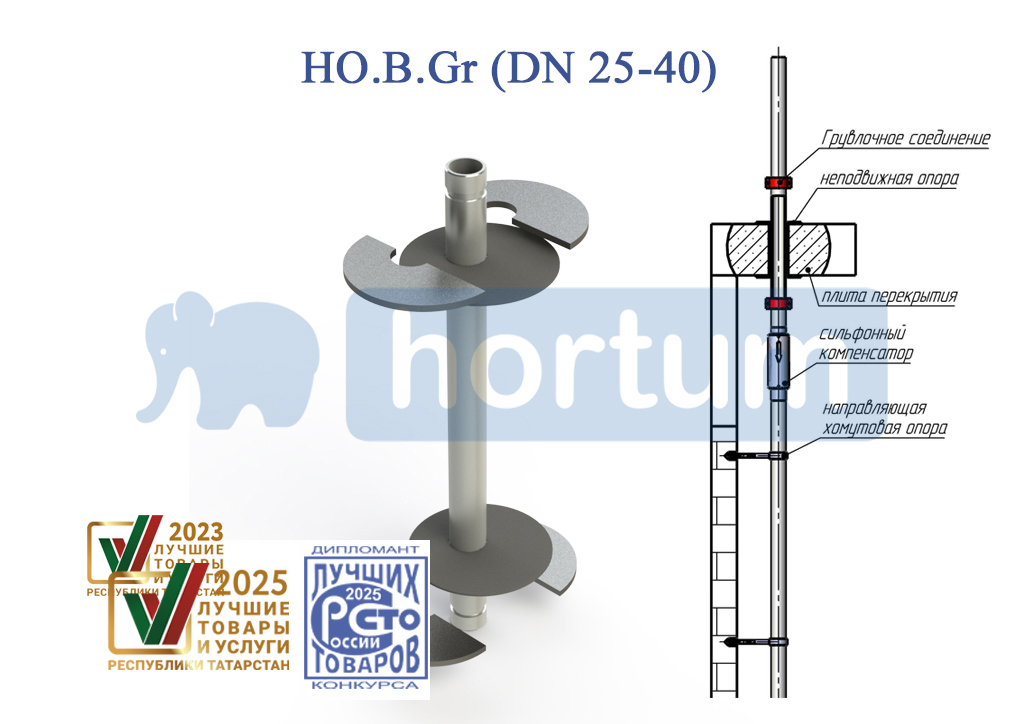

Рис.2 Неподвижная опора «Хортум» и схема её установки.



Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
